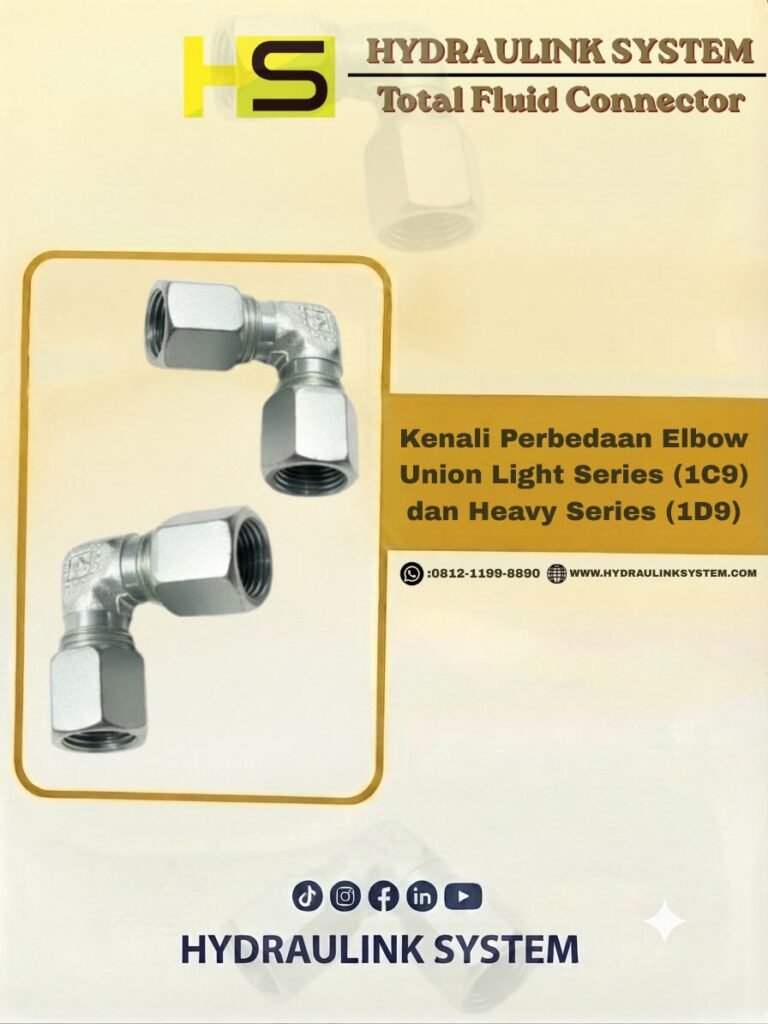

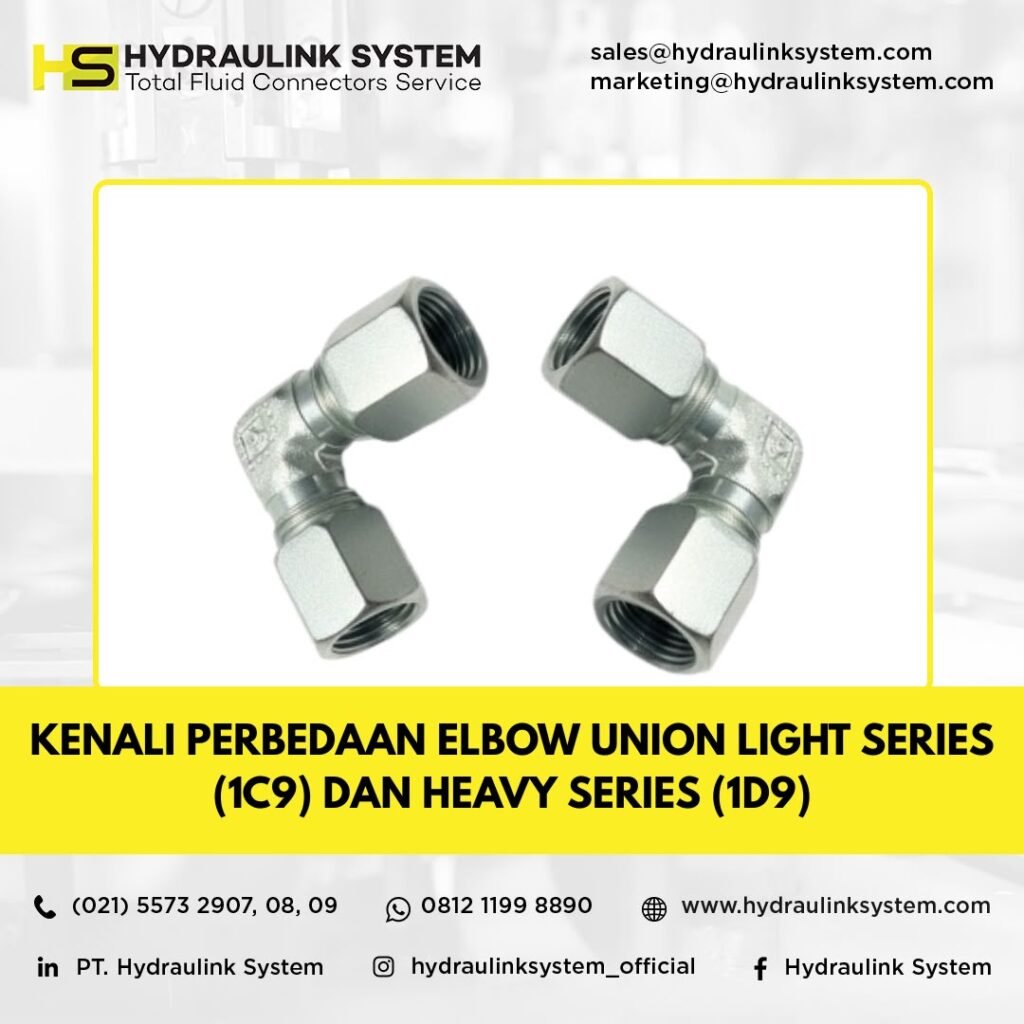

Dalam sistem hidrolik, setiap sambungan memiliki peran penting dalam menjaga aliran fluida tetap stabil, aman, dan bebas kebocoran. Salah satu jenis fitting yang banyak digunakan pada berbagai instalasi hidrolik adalah Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ Danfoss. Kedua komponen ini dirancang untuk menghubungkan dua jalur pipa atau tube dengan arah sudut 90 derajat sehingga memudahkan proses instalasi pada ruang yang terbatas.
Selain memberikan fleksibilitas dalam pemasangan, Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ juga dikenal memiliki daya tahan tinggi terhadap tekanan kerja. Oleh karena itu, fitting ini banyak digunakan pada mesin industri, alat berat, hingga sistem hidrolik yang membutuhkan sambungan kuat dan presisi.
Pengertian Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ Danfoss
Fitting Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ Danfoss merupakan fitting hidrolik berbentuk siku (90°) yang berfungsi menghubungkan dua saluran hidrolik dengan arah yang berbeda tanpa mengurangi performa aliran fluida.
Kode 1C9 dan 1D9 menunjukkan tipe elbow dengan konfigurasi koneksi yang berbeda. Perbedaan utamanya terletak pada ukuran ulir atau spesifikasi sambungan sehingga pengguna dapat memilih tipe yang sesuai dengan kebutuhan sistem hidrolik.
Dengan desain presisi, kedua fitting ini mampu menghasilkan sambungan yang rapat sehingga risiko kebocoran dapat diminimalkan, bahkan ketika sistem bekerja pada tekanan tinggi.
Untuk referensi produk resmi, Anda dapat mengunjungi katalog di sini.
Material Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ
Material menjadi salah satu faktor utama yang menentukan kualitas sebuah fitting hidrolik. Elbow Union 1C9-22RNZ dan 1D9-22RNWZ umumnya diproduksi menggunakan material berkualitas tinggi seperti:
Baja Karbon Berkekuatan Tinggi
Carbon steel menjadi material yang paling umum digunakan karena memiliki kekuatan mekanis tinggi, tahan terhadap tekanan hidrolik, serta mampu digunakan dalam berbagai aplikasi industri.
Lapisan Zinc pada Elbow Union Winner
Sebagian besar fitting dilengkapi dengan lapisan zinc plating yang berfungsi melindungi permukaan dari korosi akibat kelembapan, oli, maupun lingkungan kerja yang cukup ekstrem.
Presisi Machining pada Elbow Union Winner
Proses produksi menggunakan mesin CNC menghasilkan dimensi ulir dan permukaan sealing yang presisi. Hal ini membuat pemasangan lebih mudah sekaligus meningkatkan keamanan sambungan.
Fungsi Elbow Union Winner 1C9-22RNWZ dan 1D9-22RNWZ
Keberadaan elbow union sangat membantu dalam berbagai sistem hidrolik. Berikut beberapa fungsi utamanya.
Mengubah Arah Jalur Fluida
Bentuk siku 90 derajat memungkinkan aliran fluida berpindah arah tanpa memerlukan banyak sambungan tambahan sehingga instalasi menjadi lebih ringkas.
Menjaga Sambungan Tetap Aman
Desain ulir yang presisi membantu menghasilkan sealing yang kuat sehingga potensi kebocoran dapat diminimalkan selama sistem beroperasi.
Mengoptimalkan Tata Letak Instalasi
Pada ruang mesin yang sempit, elbow union memudahkan teknisi dalam mengatur jalur pipa agar lebih rapi dan efisien.
Mendukung Tekanan Kerja Tinggi
Material berkualitas membuat fitting ini mampu digunakan pada sistem hidrolik bertekanan tinggi tanpa mengurangi performa maupun keamanan.
Perbedaan Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ
Walaupun memiliki fungsi yang sama, terdapat beberapa perbedaan antara kedua tipe ini.
Elbow Union 1C9-22RNWZ
Tipe ini menggunakan spesifikasi ulir tertentu yang disesuaikan dengan standar koneksi hidrolik pada berbagai mesin industri. Umumnya dipilih ketika sistem membutuhkan ukuran sambungan yang lebih kecil.
Elbow Union 1D9-22RNWZ
Seri 1D9 memiliki ukuran ulir yang berbeda sehingga cocok digunakan pada sistem dengan kapasitas aliran lebih besar. Pemilihannya harus disesuaikan dengan spesifikasi pipa, tube, maupun komponen hidrolik lainnya.
Dengan memahami perbedaan tersebut, pengguna dapat memilih fitting yang paling sesuai agar sistem bekerja secara optimal.
Tabel Ukuran Elbow Union Winner 1D Series
Elbow Union Winner seri 1D tersedia dalam dua standar, yaitu Heavy Series (S) dan Light Series (L). Masing-masing seri memiliki ukuran tube yang berbeda sesuai dengan standar DIN 2353 / ISO 8434-1. Pemilihan ukuran yang tepat sangat penting agar sambungan hidrolik bekerja optimal dan mampu menahan tekanan sesuai kebutuhan aplikasi.
Ukuran Elbow Union Winner Heavy Series (S)
| Kode Fitting | Ukuran Tube | Diameter Tube |
|---|---|---|
| 1D-14RN | 6S | 6 mm |
| 1D-16RN | 8S | 8 mm |
| 1D-18RN | 10S | 10 mm |
| 1D-20RN | 12S | 12 mm |
| 1D-22RN | 14S | 14 mm |
| 1D-24RN | 16S | 16 mm |
| 1D-30RN | 20S | 20 mm |
| 1D-36RN | 25S | 25 mm |
| 1D-42RN | 30S | 30 mm |
| 1D-52RN | 38S | 38 mm |
Heavy Series (S) digunakan pada sistem hidrolik dengan tekanan kerja tinggi. Seri ini memiliki dinding tube yang lebih tebal dibandingkan Light Series sehingga lebih cocok untuk alat berat, mesin pertambangan, peralatan konstruksi, dan aplikasi industri dengan beban kerja berat.
Ukuran Elbow Union Winner Light Series (L)
| Kode Fitting | Ukuran Tube | Diameter Tube |
|---|---|---|
| 1C-12RN | 6L | 6 mm |
| 1C-14RN | 8L | 8 mm |
| 1C-16RN | 10L | 10 mm |
| 1C-18RN | 12L | 12 mm |
| 1C-22RN | 15L | 15 mm |
| 1C-26RN | 18L | 18 mm |
| 1C-30RN | 22L | 22 mm |
| 1C-36RN | 28L | 28 mm |
| 1C-45RN | 35L | 35 mm |
| 1C-52RN | 42L | 42 mm |
Light Series (L) dirancang untuk aplikasi hidrolik dengan tekanan kerja ringan hingga menengah. Seri ini banyak digunakan pada mesin industri, sistem otomasi, mesin manufaktur, dan berbagai aplikasi yang tidak memerlukan tekanan setinggi Heavy Series.
Cara Membaca Kode Ukuran
Sebagai contoh, 1D-22RN menunjukkan tipe elbow union seri 1D dengan ukuran yang disesuaikan untuk tube:
- 14S pada Heavy Series (S).
- 15L pada Light Series (L).
Meskipun memiliki kode dasar yang sama, ukuran tube dan dimensi komponen seperti cutting ring, nut, serta ketebalan fitting berbeda antara Heavy Series dan Light Series. Oleh karena itu, pastikan memilih seri yang sesuai dengan spesifikasi sistem hidrolik agar sambungan tetap aman, bebas kebocoran, dan mampu bekerja secara optimal.
Aplikasi Elbow Union Winner 1C9-22RNWZ dan 1D9-22RNWZ di Lapangan
Elbow Union 1C9-22RNZ dan 1D9-22RNWZ digunakan pada berbagai sektor industri karena memiliki konstruksi yang kuat dan tahan lama.
Industri Manufaktur
Mesin produksi yang menggunakan sistem hidrolik memanfaatkan elbow union untuk menghubungkan jalur fluida menuju silinder maupun aktuator.
Pada Alat Berat
Excavator, bulldozer, wheel loader, serta crane membutuhkan fitting elbow agar jalur hidrolik dapat mengikuti desain rangka mesin tanpa mengganggu pergerakan komponen.
Industri Pertambangan
Lingkungan kerja pertambangan memiliki tekanan operasional tinggi sehingga fitting berkualitas menjadi kebutuhan utama untuk menjaga keandalan sistem hidrolik.
Industri Perkebunan dan Pertanian
Berbagai mesin seperti traktor, harvester, hingga alat angkut hidrolik menggunakan elbow union sebagai penghubung jalur oli hidrolik agar sistem bekerja lebih efisien.
Mesin Konstruksi
Concrete pump, hydraulic press, serta berbagai mesin konstruksi lainnya memanfaatkan elbow union untuk menghasilkan instalasi yang lebih rapi dan aman.
Tips Memilih Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ
Sebelum membeli fitting hidrolik, ada beberapa hal yang perlu diperhatikan:
- Pastikan ukuran ulir sesuai dengan spesifikasi sistem.
- Pilih material berkualitas tinggi agar tahan terhadap tekanan kerja.
- Periksa kualitas lapisan anti korosi.
- Gunakan fitting dari merek terpercaya untuk menjamin presisi dimensi.
- Pastikan tekanan kerja fitting sesuai dengan kebutuhan aplikasi.
Kesimpulan
Elbow Union 1C9-22RNWZ dan 1D9-22RNWZ Danfoss merupakan fitting hidrolik berbentuk siku 90 derajat yang berfungsi menghubungkan dua jalur fluida dengan aman dan efisien. Material carbon steel berkualitas, lapisan anti korosi, serta proses machining yang presisi menjadikan kedua produk ini mampu bekerja pada sistem hidrolik bertekanan tinggi.
Penggunaannya sangat luas, mulai dari industri manufaktur, alat berat, pertambangan, perkebunan, hingga berbagai mesin konstruksi. Dengan memilih tipe yang sesuai dengan spesifikasi sistem, instalasi hidrolik akan menjadi lebih rapi, minim kebocoran, dan memiliki umur pakai yang lebih panjang.
