Dalam dunia perpipaan industri, Socket merupakan salah satu jenis fitting yang memiliki peran penting dalam menyambungkan dua buah pipa agar aliran fluida tetap aman, kuat, dan bebas dari kebocoran. Komponen ini banyak digunakan pada sistem perpipaan bertekanan tinggi karena memiliki konstruksi yang sederhana namun mampu memberikan sambungan yang kokoh.
Bagi teknisi maupun pelaku industri, memahami pengertian Socket sangat penting sebelum menentukan jenis fitting yang akan digunakan. Pemilihan Socket yang sesuai tidak hanya meningkatkan keamanan sistem, tetapi juga memperpanjang usia instalasi perpipaan. Artikel ini akan membahas secara lengkap mengenai pengertian Socket, material pembuatannya, fungsi, hingga aplikasi Socket di berbagai sektor industri.
Pengertian Socket Pipa
Pengertian Socket Pipa adalah fitting pipa yang berfungsi sebagai penyambung dua buah pipa dengan metode pemasangan di mana ujung pipa dimasukkan ke dalam rongga Socket, kemudian disambungkan menggunakan proses pengelasan (Socket Weld) atau ulir (Threaded Socket), tergantung pada jenisnya.
Socket dirancang untuk memberikan sambungan yang kuat sekaligus mempermudah proses instalasi. Dibandingkan sambungan butt weld, Socket weld lebih praktis untuk pipa berdiameter kecil hingga menengah dan mampu menghasilkan sambungan yang rapi.
Dalam standar perpipaan industri, Socket banyak digunakan pada jalur fluida bertekanan tinggi seperti minyak, gas, air, uap (steam), maupun berbagai jenis bahan kimia.

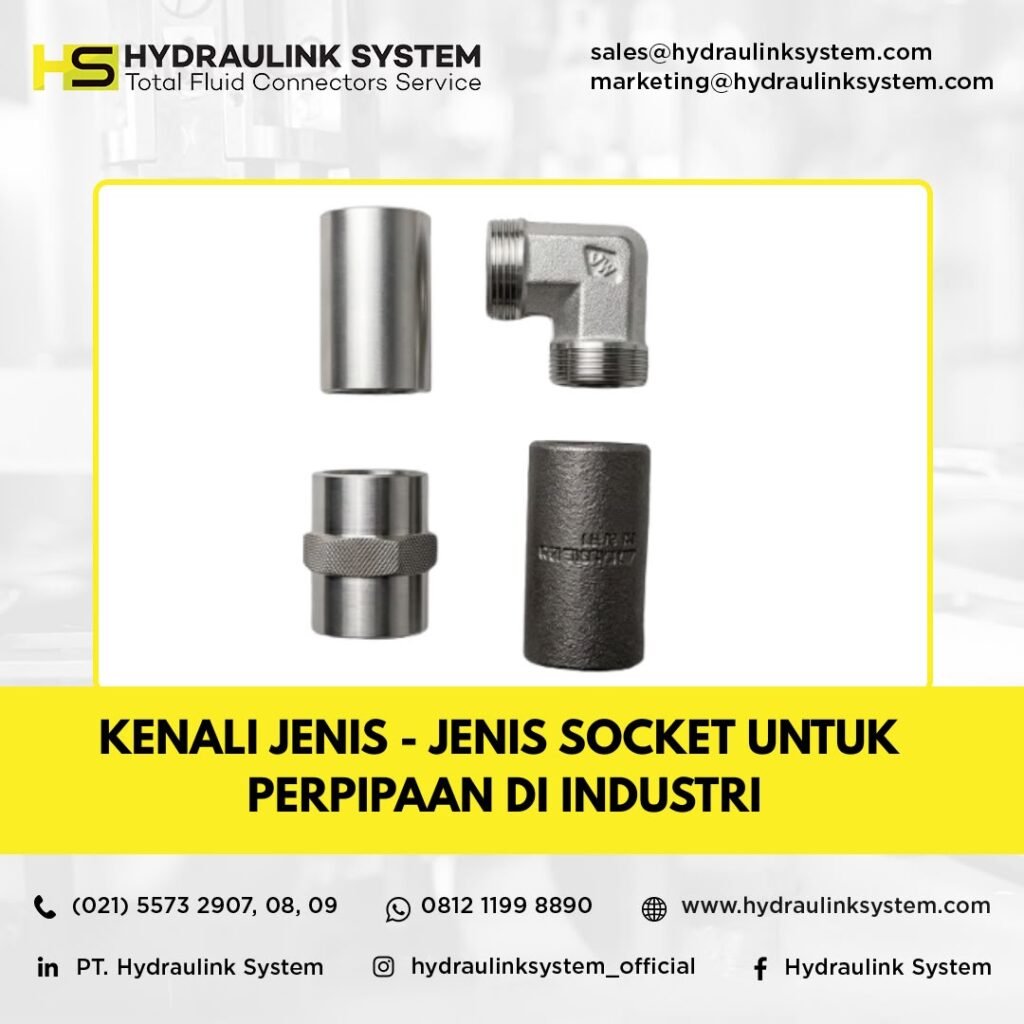

Jenis-Jenis Socket Pipa Berdasarkan Kode Produk
Dalam dunia perpipaan industri, Socket tersedia dalam beberapa tipe yang dibedakan berdasarkan jenis ulir, material, maupun bentuknya. Setiap jenis Socket memiliki fungsi dan aplikasi yang berbeda sesuai dengan kebutuhan instalasi di lapangan.
Socket 7N (NPT)
Socket 7N merupakan Socket dengan standar ulir NPT (National Pipe Thread). Jenis ini menggunakan ulir berbentuk taper (meruncing) sehingga mampu menghasilkan sambungan yang rapat saat dikencangkan.
Socket 7N banyak digunakan pada sistem hidrolik, pneumatik, perpipaan minyak, gas, serta berbagai aplikasi industri yang menggunakan standar ulir Amerika.
Socket 7B (BSP)
Socket 7B menggunakan standar ulir BSP (British Standard Pipe) yang umum digunakan di berbagai negara, termasuk Indonesia.
Socket BSP tersedia dalam tipe BSPP (Parallel) maupun BSPT (Taper) dan banyak diaplikasikan pada instalasi air, sistem hidrolik, kompresor, hingga industri manufaktur.
Socket 7N-A105
Socket 7N-A105 merupakan Socket dengan standar ulir NPT yang diproduksi menggunakan material Carbon Steel ASTM A105 Class 3000.
Material A105 dikenal memiliki kekuatan mekanik yang tinggi sehingga cocok digunakan pada sistem perpipaan dengan tekanan tinggi, seperti:
- Industri minyak dan gas
- Steam line
- Pabrik petrokimia
- Sistem hidrolik industri
- Pembangkit listrik
Socket ini menjadi salah satu pilihan paling populer karena memiliki daya tahan yang baik terhadap tekanan maupun temperatur kerja.
Socket 7B Bulat / 7N Bulat
Socket 7B Bulat maupun Socket 7N Bulat memiliki bentuk luar yang bulat (round body), berbeda dengan Socket hexagonal yang menggunakan sisi enam.
Perbedaan keduanya hanya terdapat pada jenis ulir:
- 7B Bulat menggunakan ulir BSP.
- 7N Bulat menggunakan ulir NPT.
Model bulat sering dipilih untuk pemasangan pada area yang memiliki ruang terbatas atau ketika bentuk fitting yang lebih ringkas dibutuhkan.
Socket Elbow
Socket Elbow adalah fitting Socket berbentuk siku dengan sudut 90° yang digunakan untuk mengubah arah aliran fluida tanpa mengurangi kekuatan sambungan.
Socket Elbow banyak digunakan pada:
- Sistem perpipaan hidrolik
- Instalasi udara bertekanan
- Jalur minyak dan gas
- Sistem pendingin
- Instalasi perpipaan industri
Socket Elbow tersedia dalam berbagai jenis ulir seperti BSP maupun NPT serta berbagai pilihan material, mulai dari carbon steel hingga stainless steel.
Untuk referensi produk resmi, Anda dapat mengunjungi katalog di sini.
Ukuran Socket Pipa yang Tersedia
Socket Pipa diproduksi dalam berbagai ukuran untuk menyesuaikan diameter pipa yang digunakan pada sistem perpipaan. Berikut ukuran Socket yang umum tersedia:
| Kode Ukuran | Ukuran Nominal |
|---|---|
| 2 | 1/8″ |
| 4 | 1/4″ |
| 5 | 5/16″ |
| 6 | 3/8″ |
| 8 | 1/2″ |
| 10 | 5/8″ |
| 12 | 3/4″ |
| 16 | 1″ |
| 20 | 1 1/4″ |
| 24 | 1 1/2″ |
| 32 | 2″ |
| 38 | 2 1/2″ |
| 42 | 3″ |
Ukuran Socket dipilih berdasarkan diameter luar maupun ukuran nominal pipa agar sambungan dapat terpasang dengan presisi dan mampu menahan tekanan kerja sesuai spesifikasi sistem. Pemilihan ukuran yang tepat juga membantu menjaga kelancaran aliran fluida serta mengurangi risiko kebocoran pada instalasi perpipaan.
Material Socket Pipa yang Digunakan
Material merupakan salah satu faktor utama yang menentukan kekuatan dan ketahanan sebuah Socket. Oleh karena itu, pemilihan material Socket harus disesuaikan dengan kondisi kerja di lapangan.
Socket Carbon Steel
Material carbon steel merupakan jenis yang paling banyak digunakan pada industri umum karena memiliki kekuatan mekanik yang tinggi serta harga yang relatif ekonomis.
Beberapa grade carbon steel yang sering digunakan antara lain:
- ASTM A105
- ASTM A350 LF2
- ASTM A234
Socket berbahan carbon steel cocok digunakan pada sistem hidrolik, perpipaan minyak, gas, maupun steam.
Socket Stainless Steel
Untuk lingkungan yang korosif, Socket berbahan stainless steel menjadi pilihan terbaik. Material ini memiliki ketahanan tinggi terhadap karat, bahan kimia, serta suhu tinggi.
Jenis stainless steel yang umum digunakan meliputi:
- SS304
- SS304L
- SS316
- SS316L
Material ini banyak diaplikasikan pada industri makanan, farmasi, petrokimia, hingga industri kelautan.
Socket Alloy Steel
Pada aplikasi yang membutuhkan ketahanan terhadap temperatur dan tekanan ekstrem, digunakan Socket berbahan alloy steel.
Beberapa material alloy steel yang umum digunakan antara lain:
- ASTM A182 F11
- ASTM A182 F22
- ASTM A182 F91
Material ini biasanya dipasang pada pembangkit listrik, boiler, maupun industri migas.
Fungsi Socket Pipa dalam Sistem Perpipaan
Socket memiliki berbagai fungsi penting yang membuatnya menjadi salah satu fitting paling banyak digunakan di industri.
Sebagai Penyambung Pipa
Fungsi utama Socket adalah menyambungkan dua buah pipa dengan kuat sehingga aliran fluida dapat berjalan tanpa mengalami kebocoran.
Desain bagian dalam Socket memungkinkan ujung pipa masuk dengan presisi sebelum dilakukan proses pengelasan ataupun pengencangan ulir.
Meningkatkan Kekuatan Sambungan
Karena memiliki area kontak yang lebih besar dibandingkan sambungan biasa, Socket mampu menghasilkan sambungan yang lebih kokoh.
Hal ini membuat Socket sangat cocok digunakan pada sistem dengan tekanan kerja tinggi maupun getaran yang cukup besar.
Mempermudah Proses Instalasi
Socket dikenal memiliki proses pemasangan yang lebih cepat dibandingkan beberapa metode sambungan lainnya.
Teknisi hanya perlu memasukkan ujung pipa ke dalam Socket sesuai kedalaman yang telah ditentukan sebelum dilakukan pengelasan atau pemasangan ulir.
Mengurangi Risiko Kebocoran
Apabila dipasang sesuai standar, Socket mampu menghasilkan sambungan yang sangat rapat sehingga risiko kebocoran fluida dapat diminimalkan.
Keunggulan ini sangat penting pada sistem yang mengalirkan minyak, gas, bahan kimia, maupun fluida bertekanan tinggi.
Aplikasi Socket Pipa di Lapangan
Penggunaan Socket Pipa sangat luas karena mampu bekerja pada berbagai kondisi operasional.
Pada Industri Minyak dan Gas
Pada sektor oil and gas, Socket digunakan untuk menyambungkan jalur perpipaan berdiameter kecil hingga menengah yang mengalirkan minyak mentah, gas alam, maupun fluida proses lainnya.
Material seperti Socket A105 menjadi pilihan karena memiliki kekuatan tinggi terhadap tekanan kerja.
Pada Sistem Hidrolik
Dalam sistem hidrolik, Socket digunakan untuk mendukung sambungan perpipaan yang membutuhkan kekuatan tinggi serta ketahanan terhadap tekanan fluida.
Penggunaan Socket membantu menjaga stabilitas sistem sekaligus mengurangi risiko kebocoran.
Pada Industri Kimia
Industri kimia memerlukan fitting yang tahan terhadap korosi dan reaksi bahan kimia. Oleh karena itu, Socket berbahan stainless steel sering digunakan pada jalur perpipaan yang membawa cairan kimia agresif.
Pada Industri Pembangkit Listrik
Boiler, sistem steam, dan jaringan air pendingin di pembangkit listrik juga memanfaatkan Socket sebagai sambungan yang kuat dan tahan terhadap temperatur tinggi.
Pada Industri Makanan dan Farmasi
Pada industri makanan dan farmasi, Socket berbahan stainless steel dipilih karena memenuhi standar kebersihan serta tidak mudah terkontaminasi oleh korosi.
Jenis-Jenis Socket Pipa
Dalam praktiknya, terdapat beberapa jenis Socket Pipa yang disesuaikan dengan kebutuhan instalasi.
Socket Weld
Socket Weld merupakan jenis Socket yang menggunakan proses pengelasan setelah pipa dimasukkan ke dalam fitting.
Jenis ini sangat populer pada sistem bertekanan tinggi karena menghasilkan sambungan yang kuat.
Threaded Socket
Threaded Socket menggunakan ulir sebagai media penyambung sehingga pemasangannya lebih mudah tanpa proses pengelasan.
Jenis ini banyak digunakan pada sistem yang membutuhkan kemudahan perawatan dan pembongkaran.
Reducing Socket
Reducing Socket digunakan untuk menyambungkan dua buah pipa dengan ukuran diameter yang berbeda.
Komponen ini membantu transisi ukuran pipa tetap rapi tanpa mengurangi performa aliran.
Keunggulan Menggunakan Socket Pipa
Penggunaan Socket Pipa memberikan berbagai keuntungan dibandingkan metode sambungan lainnya, antara lain:
- Instalasi lebih cepat dan praktis.
- Sambungan kuat serta tahan tekanan tinggi.
- Risiko kebocoran lebih kecil.
- Cocok untuk berbagai jenis material pipa.
- Perawatan relatif mudah.
- Tersedia dalam berbagai ukuran dan standar internasional.
Tips Memilih Socket Pipa yang Tepat
Sebelum membeli Socket Pipa, terdapat beberapa hal yang perlu diperhatikan, yaitu:
- Pilih material yang sesuai dengan jenis fluida.
- Pastikan ukuran Socket sesuai diameter pipa.
- Sesuaikan dengan tekanan dan temperatur kerja.
- Gunakan produk yang memenuhi standar ASTM, ASME, atau ANSI.
- Pilih Socket dari produsen terpercaya agar kualitas material lebih terjamin.
Kesimpulan
Pengertian Socket adalah fitting pipa yang berfungsi menyambungkan dua buah pipa dengan metode Socket Weld maupun Threaded sehingga menghasilkan sambungan yang kuat, aman, dan minim kebocoran. Socket tersedia dalam berbagai material seperti carbon steel, stainless steel, hingga alloy steel yang dapat disesuaikan dengan kebutuhan sistem perpipaan.
Berkat kekuatan sambungan, kemudahan instalasi, serta kemampuannya bekerja pada tekanan dan temperatur tinggi, Socket menjadi salah satu komponen penting dalam industri minyak dan gas, hidrolik, petrokimia, pembangkit listrik, hingga industri makanan dan farmasi. Dengan memilih material dan jenis Socket yang tepat, sistem perpipaan akan memiliki performa yang lebih andal, aman, dan berumur panjang. Baca juga: Fitting 1AA4FJ4 Aeroquip, Komponen Kecil dengan Peran Besar di Sistem Hidrolik Lengkap Dengan Distributor Resmi Indonesia
