Dalam dunia konstruksi dan instalasi pipa, ada satu pahlawan tak kasat mata yang memastikan semuanya tetap berada di tempatnya. Ya, kita bicara tentang clamp pipe. Tanpa komponen kecil ini, sistem perpipaan di rumah maupun industri bisa bergetar hebat, bocor, atau bahkan runtuh.
Artikel ini akan mengupas tuntas apa itu clamp pipe, mengapa Anda membutuhkannya, hingga bagaimana cara pengerjaannya yang benar agar instalasi Anda awet bertahun-tahun.
Apa Itu Fungsi Clamp Pipe dalam Instalasi?
Secara sederhana, fungsi clamp pipe adalah sebagai penyangga atau pengikat pipa pada struktur tetap, seperti dinding, langit-langit, atau lantai. Namun, perannya lebih dari sekadar “memegang”.
Berikut adalah beberapa fungsi krusialnya:
1. Menahan Beban Pipa: Pipa yang terisi air atau bahan kimia memiliki bobot yang berat. Clamp memastikan beban tersebut terdistribusi ke struktur bangunan.
2. Meredam Getaran: Aliran cairan bertekanan tinggi sering kali menimbulkan vibrasi. Clamp pipe berkualitas akan meredam getaran ini agar sambungan pipa tidak cepat aus.
3. Mengatur Ekspansi Termal: Beberapa jenis pipa memuai saat panas. Clamp yang tepat memungkinkan pipa bergeser sedikit tanpa merusak dudukan.
4. Keamanan dan Kerapihan: Dengan clamp, jalur pipa terlihat rapi dan tidak membahayakan orang yang melintas di sekitarnya.

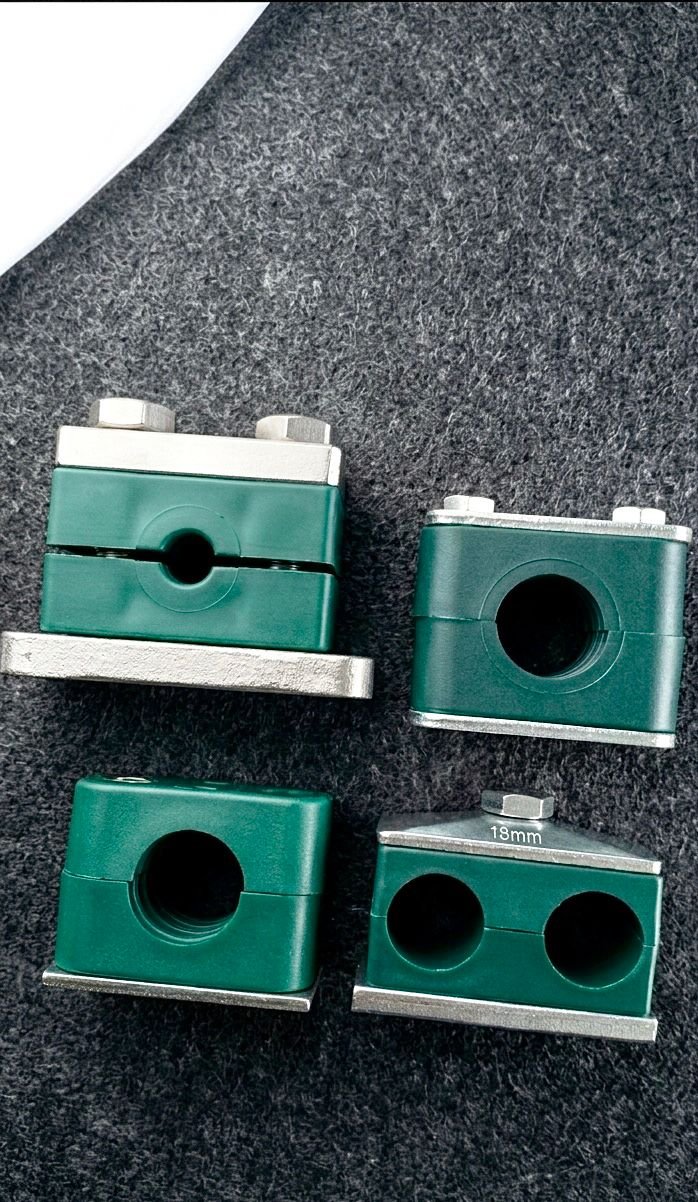

Mengenal Berbagai Jenis Clamp Pipe yang Sering Digunakan
Tidak semua pipa diciptakan sama, begitu pula dengan pengikatnya. Memilih jenis clamp pipe yang salah bisa berakibat fatal pada stabilitas instalasi. Berikut adalah beberapa jenis yang paling umum ditemukan di pasaran:SHLPG2 (Single Hole Single Plat): Solusi Praktis untuk Beban Ringan.

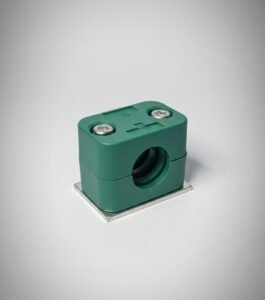

1. Tipe SHLPG2 (Single hole single plat)
Varian yang paling sering ditemui karena kesederhanaannya. Sesuai namanya, klem ini hanya memiliki satu lubang baut (single hole) dan satu lapis plat penyangga (single plat).
Klem ini sangat cocok untuk:
* Pipa berdiameter kecil.
* Instalasi di dinding kayu atau beton ringan.
* Kebutuhan rumah tangga atau industri ringan yang tidak terpapar getaran tinggi.

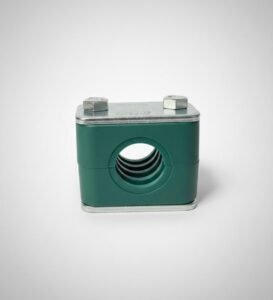

2. Tipe SHLPG3 (Single Hole Double Plat)
untuk Kestabilan Ekstra
Jika Anda membutuhkan kekuatan lebih namun tetap ingin menggunakan sistem satu baut, maka SHLPG3 (Single hole double plat) adalah jawabannya. Berbeda dengan tipe sebelumnya, SHLPG3 menggunakan dua lapis plat (double plat) yang menjepit pipa dengan lebih erat.
Struktur “Double Plat” memberikan distribusi tekanan yang lebih merata pada permukaan pipa, sehingga meminimalkan risiko pipa bergeser secara vertikal.

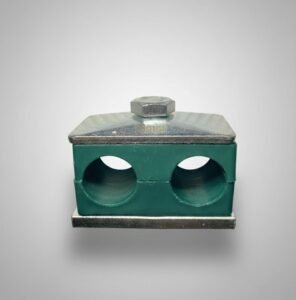

3, SHPGT1 (Double Hole Double Plat) = T (Twin)
Apakah Anda sedang mengerjakan proyek dengan banyak jalur pipa yang sejajar? Daripada memasang klem satu per satu yang memakan banyak tempat, Anda bisa menggunakan SHPGT1 (Double hole double plat).
Kode T di sini merujuk pada Twin. Klem ini dirancang khusus untuk memegang dua pipa sekaligus dalam satu dudukan.
* Double Hole: Memberikan titik tumpu yang lebih kuat di kedua sisi.
* Double Plat: Menjamin pipa atas dan bawah terkunci dengan presisi.
* Aplikasi: Sangat ideal untuk sistem hidrolik atau jalur kabel yang membutuhkan kerapian tinggi.
Kekuatan Maksimal SHHPG1 (Single Hole Single Plat Heavy Duty) = H (Heavy)
Untuk kebutuhan ekstrem seperti pipa gas besar atau jalur minyak, klem standar tidak akan sanggup bertahan lama. Anda membutuhkan.

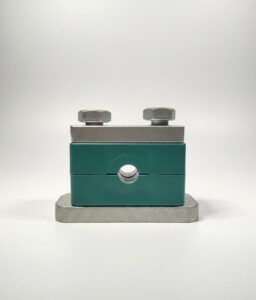

4. SHHPG1 (Single hole single plat heavy duty)
Huruf H adalah singkatan dari Heavy. Meskipun hanya memiliki satu lubang (single hole), plat yang digunakan jauh lebih tebal dan materialnya telah diperkuat (Heavy Duty). SHHPG1 dirancang untuk menahan beban statis yang berat serta meredam getaran mesin yang kuat tanpa mengalami deformasi atau bengkok.
Tips Memilih Clamp Pipe yang Tepat untuk Proyek Anda
Setelah mengenal perbedaan antara SHLPG2, SHLPG3, SHPGT1, dan SHHPG1, berikut adalah panduan cepat saat Anda akan membeli:
1. Ukur Diameter Luar Pipa: Pastikan ukuran klem sesuai dengan Outside Diameter (OD) pipa, bukan diameter dalamnya.
2. Perhatikan Lingkungan: Jika area instalasi bersifat korosif (seperti di tepi laut), pastikan material klem sudah dilapisi galvanis atau menggunakan stainless steel.
3. Hitung Beban: Untuk pipa berisi cairan berat, pilihlah varian Heavy Duty (SHHPG1) untuk menghindari risiko klem patah.
4. Kerapian Instalasi: Gunakan tipe Twin (SHPGT1) jika Anda ingin menghemat waktu pemasangan pada jalur pipa paralel.
Tahapan Pengerjaan Clamp Pipe Agar Kokoh dan Estetik
Setelah memahami jenisnya, langkah selanjutnya adalah eksekusi. Pengerjaan clamp pipe memerlukan ketelitian agar pipa tidak melengkung (sagging) di kemudian hari. Berikut adalah panduan langkah demi langkahnya:
Langkah 1: Perencanaan Jarak (Spacing)
Jangan memasang clamp terlalu jauh satu sama lain. Jarak standar biasanya berkisar antara 1 hingga 2 meter, tergantung pada material pipa (pipa besi butuh jarak lebih rapat dibanding pipa PVC).
Langkah 2: Penentuan Titik Bor
Gunakan waterpass atau laser level untuk memastikan jalur pipa lurus. Tandai titik-titik di mana clamp akan dipasang. Ingat, estetika dalam instalasi pipa mencerminkan profesionalisme kerja Anda.
Langkah 3: Pemasangan Anchor dan Bracket
Lubangi dinding menggunakan bor, masukkan fischer atau anchor bolt. Pasang bagian dasar clamp dengan kencang. Pastikan tidak ada goyangan pada bracket sebelum pipa diletakkan.
Langkah 4: Penguncian Pipa
Letakkan pipa pada posisinya, lalu tutup bagian atas clamp. Kencangkan baut secukupnya. Jangan terlalu kencang hingga menekan pipa (terutama untuk pipa plastik), karena pipa perlu ruang untuk sedikit memuai.
Kesimpulan
Memahami fungsi clamp pipe, memilih jenis clamp pipe yang sesuai, dan melakukan pengerjaan clamp pipe dengan prosedur yang benar adalah kunci keberhasilan sistem mekanikal elektrikal Anda. Jangan remehkan komponen kecil ini jika Anda menginginkan hasil akhir yang aman dan tahan lama.
